Инженерная графика. Рубежный контроль № 1

I семестр



Для факультетов:

МТ (кроме МТ3-12, МТ10-12, МТ9), СМ, РК (кроме РК6), РЛ, БМТ, ИБМ, ФН, Э5-11 специалистов, Э9

Тема "ЕСКД. Геометрические построения."

Вопросы для подготовки (теоретическая часть):

  1. Как обозначают основные форматы листов чертежей, и каковы размеры их сторон?

  2. Как оформляют формат листа чертежа? Где располагают на чертеже основную надпись?

  3. Что называют масштабом? Какие масштабы изображений устанавливает стандарт? Перечислите ряд масштабов увеличения.

  4. Назовите типы линий по ГОСТ 2.303-68, применяемые при выполнении чертежей домашнего задания.

  5. Каково назначение сплошной толстой основной линии по ГОСТ 2.303-68? В каких пределах установлена ее толщина и от чего зависит? Каково ее рекомендуемое значение для чертежей домашнего задания?

  6. Каково назначение, начертание и толщина штриховой линии по ГОСТ 2.303-68? В зависимости от чего выбирают длину штрихов и интервалов штриховой линии? Каковы рекомендуемые значения ее параметров для чертежей домашнего задания?

  7. Каково назначение, начертание и толщина сплошной тонкой линии по ГОСТ 2.303-68?

  8. Каково назначение, начертание и толщина штрихпунктирной тонкой линии по ГОСТ 2.303-68? Каковы рекомендуемые значения ее параметров для чертежей домашнего задания?

  9. Каково назначение, начертание и толщина сплошной волнистой линии по ГОСТ 2.303-68?

  10. Перечислите ряд размеров шрифта по ГОСТ 2.304-81.

  11. Каково назначение, начертание и толщина разомкнутой линии по ГОСТ 2.303-68?

  12. Какими должны быть толщина и начертание линий одного и того же типа на всех изображениях данного чертежа?

  13. Какие типы шрифтов устанавливает ГОСТ 2.304-81? Какова толщина линии шрифта для этих типов шрифтов?

  14. Какой ряд образуют значения размеров шрифта?

  15. Какой наклон букв и цифр к основанию строки устанавливает ГОСТ 2.304-81 для шрифтов с наклоном?

Практические примеры:

  1. Приведите пример построения окружности заданного радиуса, касательной к двум окружностям для случая внешнего касания.

  2. Приведите пример построения окружности заданного радиуса, касательной к двум пересекающимся прямым.

  3. Приведите пример построения прямой, касательной к двум окружностям разного диаметра для случая внутреннего касания.

  4. Приведите пример построения прямой касательной к двум окружностям разного диаметра для случая внешнего касания.

  5. Покажите на примере как построить прямую, касательную к окружности через точку, не лежащую на окружности.

  6. Покажите на примере как определить положение точки сопряжения при касании двух окружностей.

  7. Покажите на примере, что на плоскости является геометрическим местом точек, удаленных на заданное расстояние от точки, от прямой или от окружности.

  8. Покажите на примере построение внешнего сопряжения с помощью прямой двух окружностей разного радиуса.

  9. Покажите на примере как определить центр заданной дуги.

  10. Покажите на примере как построить окружность, проходящую через три точки.

  11. Покажите на примере как с помощью циркуля разделить окружность на n равных частей, например  n=5.

  12. Покажите на примере как разделить отрезок на  n равных частей. Как разделить отрезок в произвольном отношении, например, ⅓.

  13. Покажите на примере как с помощью циркуля разделить окружность на 4 и 8 равных частей.

  14. Покажите на примере как с помощью циркуля разделить окружность на 3 и 6 равных частей.

  15. Покажите на примере деление отрезка и угла пополам с помощью циркуля и линейки.



Пример билета

билет



Графическое решение с этапами выполнения:

билет решение

билет решение

билет решение

билет решение



Для факультета Э (кроме Э5-11 специалистов, Э9)

Тема "ЕСКД. Построение изображений."

Вопросы для подготовки:

ГОСТ 2.301-68 Форматы

ГОСТ 2.302-68 Масштабы

ГОСТ 2.303-68 Линии

ГОСТ 2.304-81 Шрифты чертежные

ГОСТ 2.104-2006 Основные надписи

  1. Расшифруйте аббревиатуру ЕСКД.

  2. К какой категории стандартов (государственные, межгосударственные, республиканские, отраслевые) относятся стандарты ЕСКД?

  3. Расшифруйте обозначение стандартов ГОСТ 2.301-68, ГОСТ 2.302-68, ГОСТ 2.303-68, ГОСТ 2.304-81, ГОСТ 2.104-2006.

  4. Напишите обозначение основных форматов.

  5. Как обозначают формат площадью 1 кв. м?

  6. Каково отношение сторон основных форматов?

  7. Покажите как получаются размеры сторон (1189х841 мм) формата А0.

  8. Как образуются дополнительные форматы и как их обозначают?

  9. Какими линиями оформляют внешнюю и внутреннюю рамки формата?

  10. Что называется масштабом?

  11. Перечислите ряд масштабов уменьшения, увеличения.

  12. Каково назначение и начертание сплошной основной толстой, сплошной тонкой, сплошной тонкой волнистой, сплошной тонкой с изломами, штриховой, штрихпунктирной, разомкнутой  линий?

  13. В каких случаях штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями?

  14. В зависимости от чего выбирают длину штрихов для штриховых и штрихпунктирных линий?

  15. В чем отличие шрифтов типа А и типа Б?

  16. Каким параметром определяется размер (номер) шрифта? Напишите ряд размеров шрифта.

  17. Как определить высоту строчных букв для заданного размера шрифта?

  18. Какова величина угла наклона букв и цифр к строке для шрифта с наклоном?

  19. Какова зависимость номера шрифта от толщины линий для шрифтов типа А и типа Б?

  20. Чему равна толщина линий по отношению к размеру шрифта типа А и  типа Б?

  21. Как располагают основные надписи на форматах А0, А1, А2, А3, А4?

  22. Чему равно минимальное расстояние между размерной линией и линией контура изображения?

  23. Можно ли использовать линии контура, осевые центровые и выносные линии в качестве размерных?

  24. Каково начертание размерной стрелки?

  25. В каких единицах измерения указывают на чертеже линейные размеры?



    Пример билета

    билет



    Графическое решение:

    билет решение



Для факультета ИУ 1, 2, 3

Тема "ЕСКД. Построение изображений."

Вопросы для подготовки:

ГОСТ 2.301-68 Форматы

ГОСТ 2.302-68 Масштабы

ГОСТ 2.303-68 Линии

ГОСТ 2.304-81 Шрифты чертежные

ГОСТ 2.305-2008  Изображения - виды, разрезы, сечения

ГОСТ 2.306-68  Обозначения графические материалов и правила их нанесения на чертежах

Пример билета

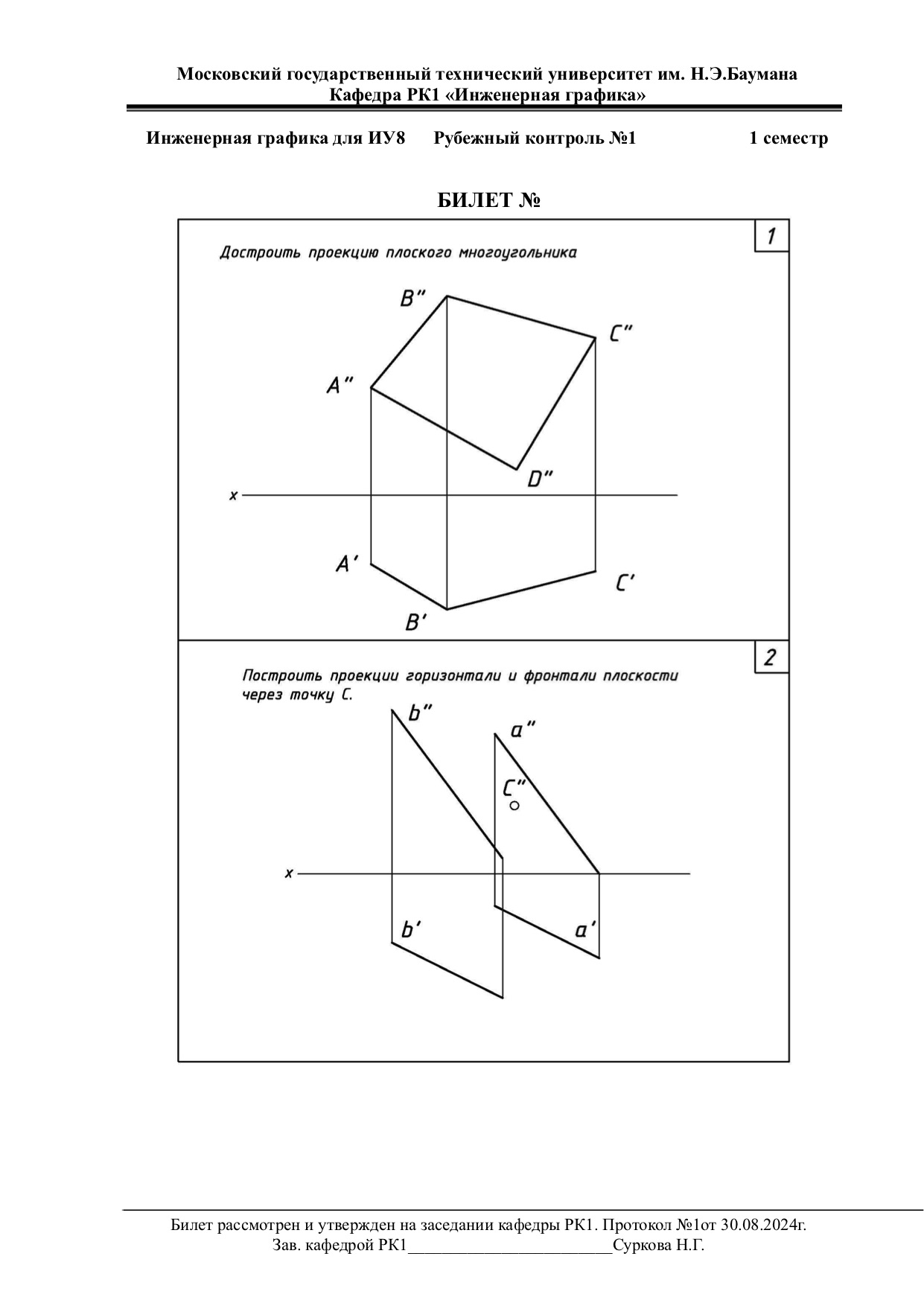

билет



 III семестр

для факультетов:

БМТ, МТ, СМ, РК (кроме РК5-32), РЛ, Э5-31

Тема "Эскизирование"

Вопросы для подготовки:

  1. Какие виды изделий устанавливает стандарт?

  2. Какое изделие называется деталью?

  3. Какой конструкторский документ называется чертежом детали?

  4. Какой конструкторский документ является основным для деталей?

  5. Какие требования предъявляют к выбору главного изображения? количества и содержания изображений детали? масштаба изображений? формата листа чертежа?

  6. Какие правила применяют для уменьшения количества изображений детали на чертеже?

  7. Какой линией показывают плавный переход от одной поверхности к другой при выполнении изображений детали (например, литой)?

  8. Как показывают на разрезе тонкие стенки типа ребер жесткости, если секущая плоскость направлена вдоль их длинной стороны?

  9. Как изображают в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость?

  10. Что такое уклон и как он обозначается на чертеже?

  11. Что такое конусность и как она обозначается на чертеже?

  12. Какие размеры на чертеже называются справочными?

    Пример билета

    билет



для факультетов Э (кроме Э5-11), ИУ2

Тема "Деталирование"



Вопросы для подготовки:

1. Форматы. Обозначение и размеры сторон основных форматов. Где располагаются основные надписи чертежей на листах различных форматов, и какими линиями они выполняются?

2. Дайте определение масштаба. Масштабы натуральной величины, уменьшения и увеличения. Из каких соображений выбирается масштаб изображений на чертеже?

3. Изображения – виды, разрезы, сечения. Определения. Обозначения. Условности и упрощения при выполнении изображений.

4. Нанесение размеров. Основные требования. Правила нанесения линейных и угловых размеров, размеров радиуса, диаметра, квадрата, сферы, конусности, уклона. Случаи нанесения размеров с обрывом размерной линии.

5. Виды изделий. Какие виды изделий устанавливает стандарт?

6. Какой конструкторский документ называется чертежом детали?

7. Групповой конструкторский документ. Как оформляют групповой чертеж деталей?

Пример билета

билет
