Инженерная графика. Рубежный контроль № 3 (Зачёт)

I семестр

Все факультеты (кроме ИУ1, ИУ2, ИУ8, Э3-13)

 Тема "ЕСКД. Построение изображений"

Примеры билетов

билет

билет

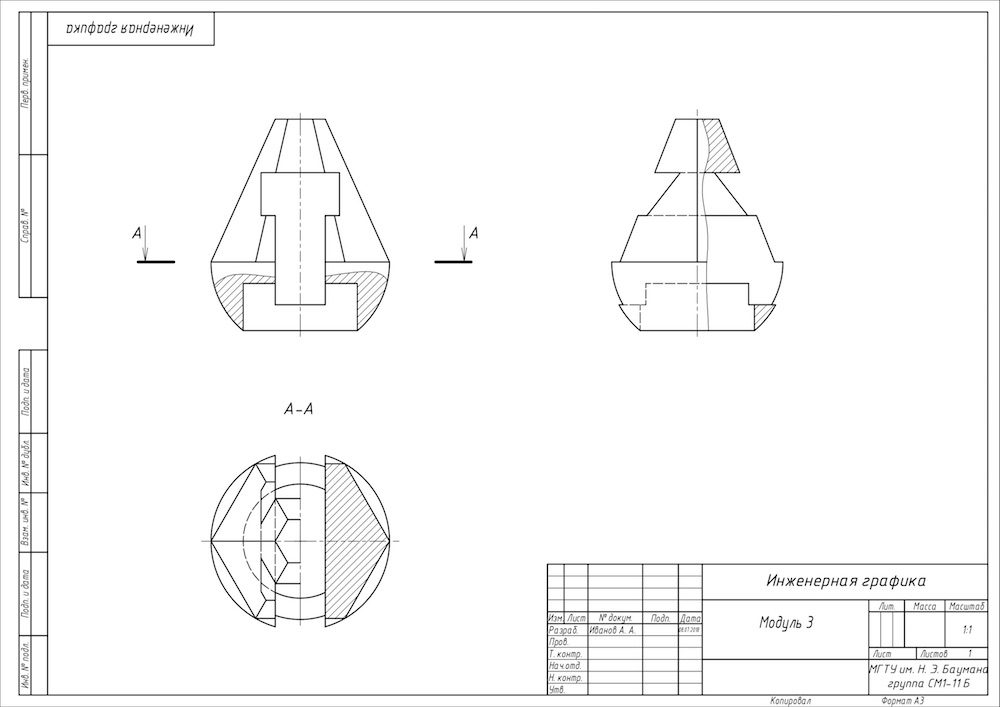

Примеры решения билетов билет

  билет

Для специальностей ИУ1 (специальсты), ИУ2 (специалисты), Э3-13

Часть1. Тема "ЕСКД. Построение изображений"

билет

Часть 2. Тема "Резьба. Изображение. Обозначение"

Вопросы для подготовки (ссылка для просмотра)

билет



Для специальности ИУ8

Тема "ЕСКД. Построение изображений"

билет



III семестр

Для специальностей факультетов:

БМТ, МТ, СМ, РК, РЛ, Э5-31, ИУ1

 Тема "Эскиз (чертеж) оригинальной детали"

Вопросы для подготовки к рубежному контролю № 3

  1. Какие виды изделий устанавливает стандарт?
  2. Какие правила применяют для уменьшения количества изображений детали на чертеже?
  3. Какие поверхности называют свободными?
  4. Сформулируйте общее правило условного изображения винтовых пружин на чертеже.
  5. Какой линией показывают плавный переход от одной поверхности к другой при выполнениии изображений детали, например, литой?
  6. Как оформляют чертежи винтовых пружин?
  7. Какие виды соединений образуют с помощью резьбы?
  8. Как на сборочных чертежах изображают изделия, расположенные за винтовой пружиной, изображенной сечениями витков?
  9. Как выполняют штриховку в сечениях смежных деталей?
  10. Какое изображение называют видом? Какие виды устанавливает стандарт?
  11. Какое изображение называют разрезом?
  12. Какое изображение называют сечением?
  13. Какое изделие называют деталью, сборочной единицей, комплексом и комплектом?
  14. Какой конструкторский документ называтся чертежом детали, сборочным чертежом, чертежом общего вида, спецификацией? На каких стадиях разработки конструкторской документации выполняют эти документы?
  15. Какая деталь сборочной единицы - охватывающая или охватываемая - закрыта при изображении на виде? в разрезе?
  16. Какие требования предьявляют выбору главного изображения, количества и содержания изображения детали, масштаба изображений, формата листа чертежа?
  17. Какие основные требования устанавливает стандарт к нанесению размеров на чертеже детали?
  18. Какие поверхности называют сопрягаемыми?
  19. Какие детали на чертеже сборочной единицы при продольном разрезе показывают нерассеченными?
  20. Какие группы размеров проставляют на сборочных чертежах?
  21. Как оформляют чертеж сборочной единицы, изготовленный заливкой или наплавкой?
  22. Какой диаметр метрической резьбы (наружный, средний, внутренний) является номинальным?
  23. Какими основными параметрами характеризуется резьба?
  24. Дать определение профиля резьбы, шага резьбы, хода резьбы, номинального диаметра резьбы, правой и левой резьбы;
  25. Какой линией изображают границу резьбы с полным профилем?
  26. От каких параметров резьбы зависят недорез резьбы, катет фаски резьбы, размеры проточки резьбы?
  27. Как обозначают специальные резьбы?



Пример выполненного задания (Эскиз детали)

эскиз

Пример билета (Чертеж детали)

билет М3 семестр 3



Для специальностей факультетов:

Э (кроме Э5-31), ИУ2

Тема "Выполнение чертежа детали по чертежу сборочной единицы (деталирование)"

Вопросы для подготовки к рубежному контролю № 3:

  1. Какие конструкторские документы являются основными для деталей, сборочных единиц?
  2. В каком случае допускается совмещать спецификацию со сборочным чертежом?
  3. Как оформляют чертежи совместно обрабатываемых деталей?
  4. Как изображают в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость?
  5. Что называется соединением?
  6. Какие линии являются разделяющими при соединиении части вида и части соответствующего разреза?
  7. Из каких разделов в общем случае состоит спецификация, и в какой последовательности располагают эти разделы?
  8. В каких случаях сечение следует заменять разрезом?
  9. Какое изображение предмета принимают в качестве главного? Какие требования к нему?
  10. Какова последовательность выполнения чертежа детали по чертежу сборочной единицы?
  11. Всегда ли главное изображение детали соответствует её изображению на главном изображении сборочной единицы?
  12. В каком порядке следует производить запись в спецификацию стандартных изделий?
  13. В каком разделе спецификации, и в каком порядке следует произвести запись следующих изделий: Штифт 12х40 ГОСТ 3128-70,  Штифт 6х25 ГОСТ 3129-70, Штифт 10х36 ГОСТ 3129-70, Штифт 6х425 ГОСТ 3128-70?
  14. В каком случае допускается на сборочном чертеже делать общую линию-выноску с вертикальным расположением номеров позиций?
  15. Как следует располагать на сборочных чертежах номера позиций? Как выбрать номер шрифта для нанесения номеров позиций?
  16. Приведите примеры соединений: разъемных, нераъемных, подвижных, неподвижных?


Пример билета

билет

Пример задания и выполненной работы

чертеж
